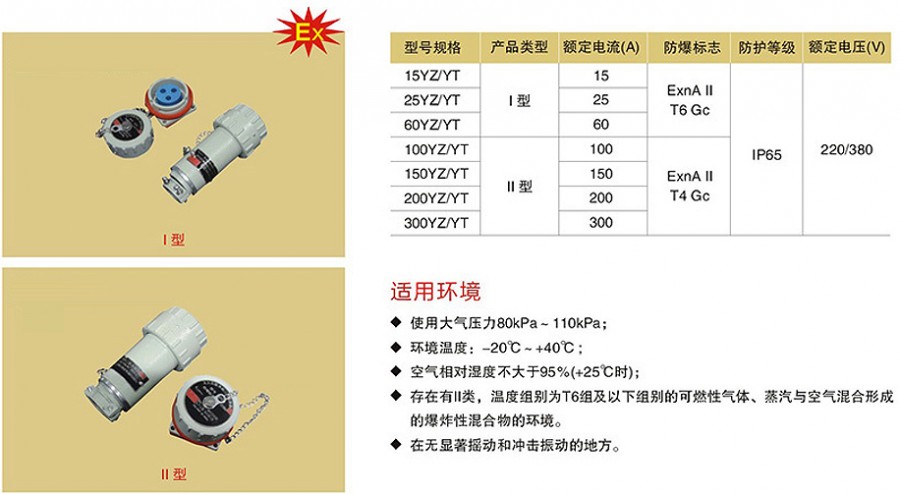

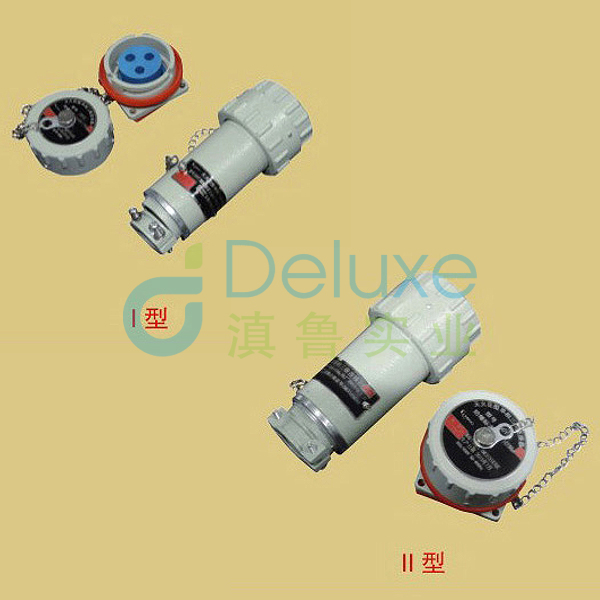

YZ/YT系列无火花防爆插销(IIB、IIC)

结构特点
◆外壳采用钛镁含量不大于百分之七点五的ZL102铝合金压铸成型，其绝缘安装板与壳体构成一体，重量轻，抗冲击性能好。
◆接地线接触件在连接器连接和开启的过程中，始终保持接触、安 全、可靠。
◆接触件为内齿型结构。


插头插座的接线方法
◆接线形式为压接式或焊 接式，连接可靠、拆装方便、操作简便。
◆将电缆线从压线螺杆穿入，按针(孔)装线长度剥去绝缘层，再进行焊 接或压接。
◆确认电缆线焊 接或压接无误后，将针(孔)插入绝缘体中。
◆确认零线(N)必 须插入绝缘体中对应N孔。
◆压接：用压接工具进行压接组装，压接处的保持力:15-30A不小于20kgf,60-100A不小于30kgf,150-300A不小于50kgf。
◆连接器安装完毕后，应测量检查其通断性和接线是否正确。
